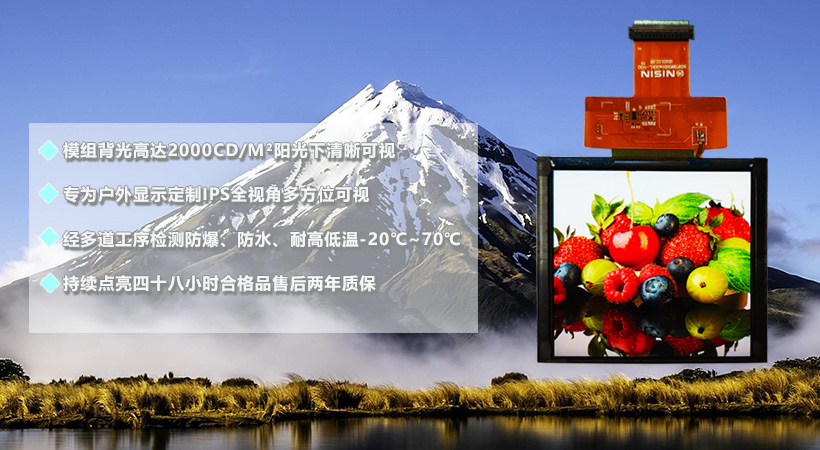

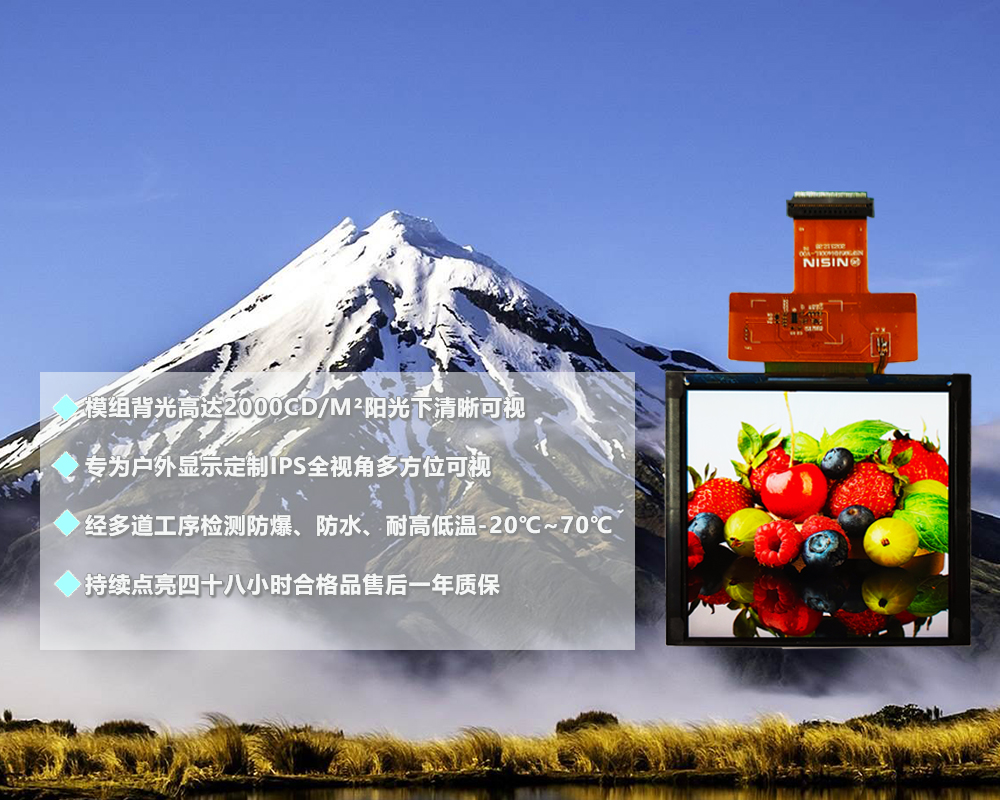

超高亮显示方案
2025.05.23 作者:日欣光电 来源:日欣光电

背光源亮度与显示性能的关联机制

  1. 基础亮度模型构建
    LCD显示屏的亮度性能本质上是由背光模组的光通量输出决定的。根据国际显示计量学会(SID)标准,常规室内用LCD屏的典型亮度值范围为200-400nits(坎德拉/平方米),而户外显示场景(如交通诱导屏、工业HMI)需达到500-2000nits的工程级亮度要求,特殊军事装备甚至需要3000nits以上的极端亮度指标。

  2. 传统背光架构的物理限制

    • LED阵列密度瓶颈:在常规侧入式背光设计中,受限于模组厚度(通常<5mm)和导光板物理尺寸,LED灯珠数量被严格限制。以7英寸车载屏为例,其背光边缘通常仅能布置2-6颗LED(尺寸规格2835/3014),导致最大光通量输出难以突破800lm(流明)。

    • 光效衰减曲线:LED光通量随驱动电流增加呈非线性增长,当电流超过额定值(通常350mA)时,光电转换效率(lm/W)会急剧下降,同时引发严重的热堆积问题。


二、日欣在高亮度背光技术创新路径

  1. 核心器件升级方案

    • 高光效LED芯片应用:日欣采用倒装芯片(Flip-Chip)结构配合新型荧光粉涂层技术,使单颗LED光效从传统130lm/W提升至180lm/W。通过芯片级微结构光学设计(如金字塔形表面纹理),实现出光角度从120°优化至150°,配合二次光学透镜可使亮度提升35%-50%。

    • 多通道电流驱动技术:开发智能动态电流控制系统,在保证LED寿命(L70>50,000小时)前提下,允许短期峰值电流提升至700mA,瞬时亮度增幅可达80%。

  2. 光学系统增效设计

    • 复合光学膜组架构:构建五层光学增强体系:

    • 微结构导光技术:采用激光雕刻工艺在导光板底面制作V型槽阵列(间距0.2-0.5mm),配合纳米级反射网点(直径10μm),实现92%以上的光均匀度(9点测试法)。

    1. 扩散膜:采用PET基材+丙烯酸微球涂层,雾度值控制在92%-95%

    2. 棱镜膜:双面棱镜结构(BEF-III)实现光路定向调控

    3. 反射偏振膜(DBEF):回收利用偏振损耗光,透光率提升40%

    4. 量子点增强膜(QDEF):色域扩展至95% DCI-P3

    5. 增亮膜(LGP):V-cut微结构导光板,光线利用率达85%

  3. 热管理突破方案

    • 相变散热系统:在背光模组内集成石蜡基相变材料(PCM),通过固-液相变吸收热量(潜热值≥200J/g),配合0.5mm厚石墨烯导热片(热导率1500W/mK),使模组工作温度稳定在45℃以下。

    • 液态金属导热:在LED灯条与散热壳体间填充镓基液态金属(热导率30W/mK),接触热阻降低至0.1℃·cm²/W。

三、此外日欣还追求显示亮度与视觉感知的工程平衡

  1. 光度量学参数体系

    • 亮度(Luminance):严格定义为显示单元法线方向的光强密度(单位cd/m²),需通过BM-7A亮度计在暗室环境(<1lux)下测量,反映显示器的绝对光输出能力。

    • 照度(Illuminance):单位面积接收的光通量(单位lux),受环境光反射、空间布局等多因素影响。在阳光直射环境(10,000lux)下,显示屏需维持至少1:3的对比度才能保证可视性。

  2. 人眼视觉特性适配

    • 表面处理:通过AG(防眩)涂层形成Ra0.2-0.4的微粗糙表面,将镜面反射率控制在0.8%以下

    • 光学补偿:采用圆偏振片(λ/4波片+线偏振片组合)消除97%的环境光反射

    • 亮度感知非线性:依据韦伯-费希纳定律,人眼对亮度变化的感知呈对数关系,当亮度超过1000nits时,每增加100nits的感知差异仅相当于低亮度区间的10nits变化。

    • 眩光抑制技术

  3. 色彩科学优化

    • 色域动态扩展:在提升亮度的同时,通过RGB-LED背光+量子点技术,将色域覆盖率从NTSC 72%提升至Adobe RGB 99%,确保高亮度下的色彩准确性。

    • 局部调光算法:开发625分区动态背光控制技术,结合CIE1931色彩空间转换模型,实现ΔE<1的色彩还原精度。
